軟體特色 |
→Unicode文字系統和多種文本顯示功能,使用者可靈活切換不同語言的應用介面。 |
→為設計程式、巨集和上傳/下載等操作提供密碼保護。 |
→提供索引暫存器,可於Runtime時修改設備位址。 |
→操作紀錄可回顧並調查重要事件。 |
→透過序列埠、乙太網路、USB介面連接及Micro
SD卡下載Runtime資料。 |
→允許使用隨身碟或Micro-SD卡進行應用程式更新。 |
→支援超過300種工業通訊協定,如SIMATIC S7-1200、BACNet
MSTP/BACNet IP。 |
軟體功能 |
專案式結構管理
可同時管理多項應用程式
![](../../upload/product/pro20100831_04100_1.JPG)
專案管理
→一個專案中可包含多項應用程式。
→樹狀專案清單直觀明瞭,內容齊全,
便於管理。
→所有的應用程式都可進行共用或共同
編輯。
→多項應用程式均允許匯入/匯出,使用者
可隨意運用各項資源。
→專案可完整保存於獨立檔案中,維護
起來簡單快捷。 |
軟體功能豐富
滿足多種設備自動化需求
![](../../upload/product/pro20100831_04100_2.JPG)
支援建構小型SCADA系統
→支援10種多國語言。
→4種通訊連接方式,還可增加更多
RS-485和TCP/IP次連接。
→支援至7999個螢幕。
→一個啟動巨集/一個主巨集/四個事件
巨集/四個時間巨集,其他巨集在執行
時均無限制。
→16種離散警報/類比警報/配方/資料
記錄器。
→1個操作記錄器。 |
用戶友好介面工具
使客製化設計更加便捷高效
![](../../upload/product/pro20100831_04100_3.JPG)

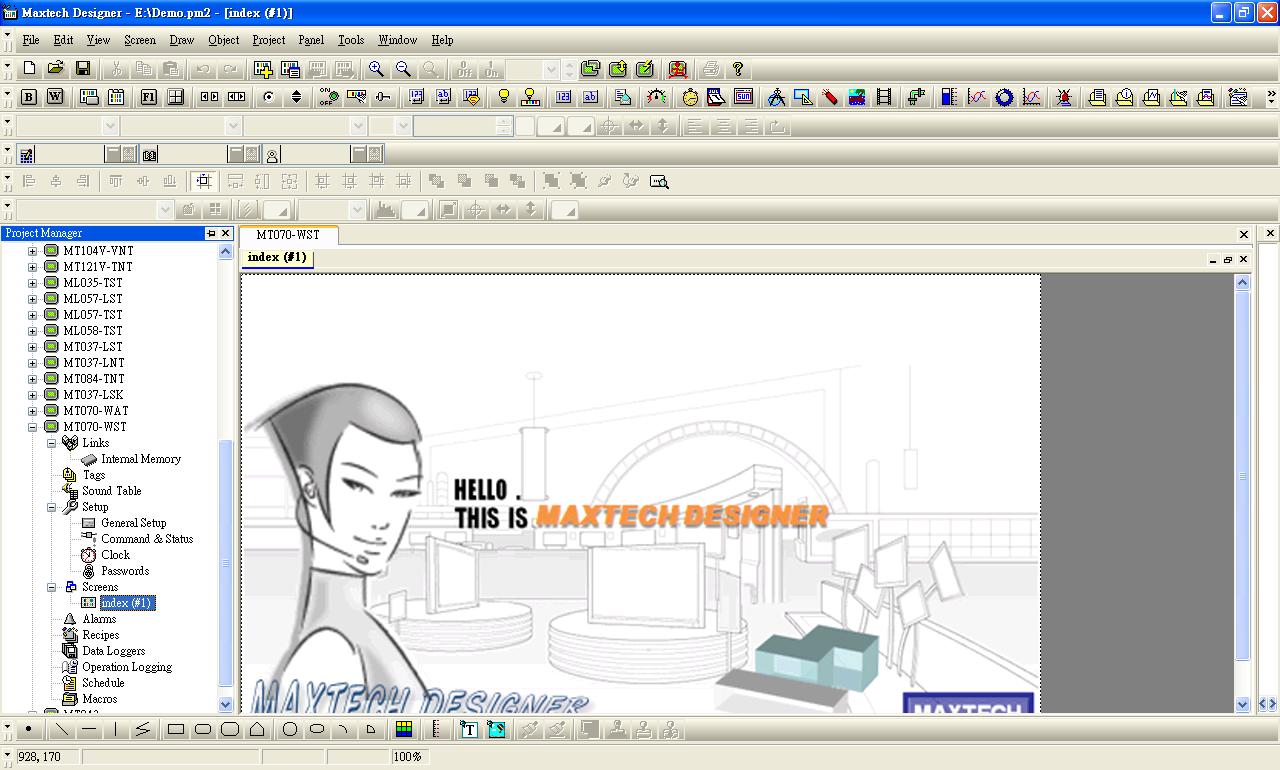

螢幕編輯區和工具列
→即時的WYSIWYG使您可隨時看到物件
的變化狀態。
→半透明的屬性對話方塊,不會妨礙您
查看螢幕上的其他訊息。
→根據物件的規格大小,可對其相應的
畫面和屬性進行自動調整。
→可將多個物件設定為群組,同時進行
移動、尺寸調整和共同屬性的統一修改。
→圖片可進行旋轉或調整色調,以適應
物件需要。 |
畫面資訊管理
文本清單瀏覽 縮圖瀏覽
畫面關聯性瀏覽
![](../../upload/product/pro20100831_04100_4.JPG)
畫面管理
→採用文本清單或縮圖清單的方式,瀏覽
畫面的編號或檔名。
→從清單中選擇畫面,進行程式的編輯、
裁切、複製、刪除或輸出等操作。
→通過彈出式功能表建立新的畫面或匯入
畫面。
→按一下畫面縮圖,可突顯出其他與之
相連的關係。
→按兩下畫面縮圖,可打開程式編輯視窗
或屬性對話方塊。 |
利用圖示工具對通訊配置進行描述
![](../../upload/product/pro20100831_04100_5.JPG)
通訊連接概觀
→利用圖像直觀描繪出一個專案當中所有
應用程式的通訊連接情況,方便您獲知
人機界面與設備之間、不同人機介面
之間的通訊狀態。
→可以對通訊連接的內容及功能進行直觀
描述。
→同步建立人機界面上的應用畫面和實際
的通訊連接,進而可以基於通訊層面對
應用程式進行逐步細化。 |
清單方式展示所有物件和I/O關聯
![](../../upload/product/pro20100831_04100_6.JPG)
物件清單
→將所有物件都展示在同一清單上,可
顯示類型、ID和與之關聯的I/O。
也可以在這張列表中對I/O連接直接進行
編輯和修改。 |
透過表格顯示所有I/O埠功能
![](../../upload/product/pro20100831_04100_7.JPG)
螢幕編輯區和工具列
→將所有的I/O埠都記錄在同一列表上,
雙擊某I/O即可顯示其屬性對話窗,
直接查看其連接狀態或進行修改。 |
數千種專業圖片可供選擇
![](../../upload/product/pro20100831_04100_8.JPG)
豐富的圖片庫
→來自Symbol Factory的多幅工業用圖片
可供使用,您可在其中進行挑選,輕鬆
建立屬於您自己的圖片庫(.jpg/.bmp)。 |
易於使用的巨集編輯器和巨集指令
![](../../upload/product/pro20100831_04100_9.JPG)
巨集編輯器和巨集指令
→巨集編輯器和巨集指令在運算和執行
操作時很有幫助,可進行時序計算、
條件計算、交互操作、文檔操作和
兩台連接設備間的資料交換等。 |
快速調整以適應新的螢幕尺寸
![](../../upload/product/pro20100831_04100_10.JPG)
尺寸自動調整功能
→更改螢幕解析度時,所有的畫面都可
自動調整尺寸進行快速放大或縮小,
以適應新的解析度顯示。 |
簡便的多語言文件編輯
![](../../upload/product/pro20100831_04100_11.JPG)
文件資料庫和編輯器
→文本資料庫中含有多種代碼支援多語言
應用,且可匯入/匯出,可使用Microsoft
Excel來編輯代碼並導入到應用程式
當中。 |
客製化的鍵盤配置和設計
![](../../upload/product/pro20100831_04100_12.JPG)
客製化的鍵盤和螢幕鍵盤
→自由設計鍵盤樣式,可專為某項應用
特別設計一款專屬鍵盤。
→採用畫面固定鍵盤來替代彈出式鍵盤。
|
智慧財產保護
![](../../upload/product/pro20100831_04100_13.JPG)
強大的資料保護功能
→您可以針對文檔、巨集和密碼表等檔案
類型,分別設置不同的密碼保護。
→可預先設置禁止複製或上載某程式等
操作。 |
權限許可功能
![](../../upload/product/pro20100831_04100_14.JPG)
先進的權限設置
→可進行輸入許可權設置:根據操作權限
的不同,可將按鈕、開關、資料輸入
元件進行允許或禁止操作的設置;或在
操作許可權不足時,功能將被直接隱藏。
→在進行資料登錄前,需要對操作者的
許可權進行確認。
→設置按鈕、開關來控制最短操作時間。
→進一步的數字顯示功能,允許利用巨集
來檢查資料登錄。 |
支援對複雜應用程式進行動態資料顯
示,如數值、等級和時間的範圍變化
![](../../upload/product/pro20100831_04100_15.JPG)
動態的範圍顯示
→支援資料的動態範圍顯示:根據應用
程式和設備的實際運行狀況,在螢幕上
同步進行動態顯示;資訊易讀且精確,
方便您及時掌握程式和設備的運行狀態。 |
支援完整的配方功能
![](../../upload/product/pro20100831_04100_16.JPG)
配方區塊
→最多可設定16個配方群組。
→MT HMI與PLC檔案中的配方可相互轉移。
→使用配方編輯器,您可直接在電腦上編輯
配方。 |
歷史資料記錄和資料收集功能
![](../../upload/product/pro20100831_04100_17.JPG)
資料記錄器
→通過功能鍵或是巨集程式,可將所需
收集的資料(最多16組資料) 保存或載入
至檔案中。
→歷史事件清單對歷史資料、歷史訊息和
歷史趨勢圖進行顯示,並且預先定義的
事件的記錄也可展示在圖表中
→歷史趨勢圖展示:以趨勢線圖展示歷史
資料。
→從曲線圖中固定時間來對某一數據進行
展示。 |
多種警報和監控展示
![](../../upload/product/pro20100831_04100_18.JPG)
警報
→最多可監控和記錄16種數位警報和16種
類比警報。
→一個警報事件,可以記錄最多8類數據。
→自動全域警報,可將警報資訊隨時顯示
於當前畫面上。 |
提供操作記錄,有助提升工作效率及
效能
![](../../upload/product/pro20100831_04100_19.JPG)
操作紀錄
→人機介面啟動/停止時間可被記錄。
→失敗的通訊連接和操作流程等可被記錄。
→操作記錄介面可列出給操作者審核的操作
過程記錄。 |
自動偵錯功能
![](../../upload/product/pro20100831_04100_20.JPG)
智慧偵錯軟體編輯器
→對所有程式的設計和應用的設置進行
持續檢查,提示出錯資訊,大大提升了
與設備連接的正確通訊率。
→可將巨集自動譯成簡潔且可直接應用的
代碼。
→建立在MT HMI中執行的資料運行資訊。 |
模擬運行功能,提高工作效能
![](../../upload/product/pro20100831_04100_21.JPG)
離線/在線模擬
→購買前可以利用離線模擬功能對設計
進行模擬測試。
→進行安裝前,您可以利用線上模擬功能
評估通訊連接效果。 |
多種方式進行運行資料傳輸
![](../../upload/product/pro20100831_04100_22.JPG)
資料傳輸工具和資料傳輸幫手(DTH)
→利用Maxtech Designer 或 DTH傳輸程式
傳輸資料至MT HMI,可在MT HMI 執行時
通過串列埠、乙太網路或USB介面隨時進
行連接(有些MT HMI不具備USB功能)。
→在沒有電腦的情況下,也可利用USB
隨身碟或Micro-SD卡將應用程式資料
傳輸至HMI。 |
