產品資訊
|
|
MC-2x38系列微電腦溫度控制器
 PDF型錄下載
PDF操作手冊下載
|
|
| 產品特色 |
|
→PID自動演算。
→雙PID同時加熱冷卻輸出。
→各種熱電偶、測溫電阻體及直流電壓電流輸入。
→繼電器輸出，SSR輸出，電流輸出(需更換模組)。
→三組警報設定，每組有18種功能與10種特殊模式供選擇。
→非揮發記憶體。
→具有自行診斷功能，可顯示出故障狀況。
→具有Auto Zero及Auto Span之功能不因長時間使用而使精度劣化。
→工作電壓AC85V~265V或DC15V~50V皆可訂做。
→具有鎖定功能。
→遙控輸入設定。
→類比再傳送傳送輸出。
→軟啟動控制模式。
→可選擇RS485或RS232通信方式供遠端監控。
|
|

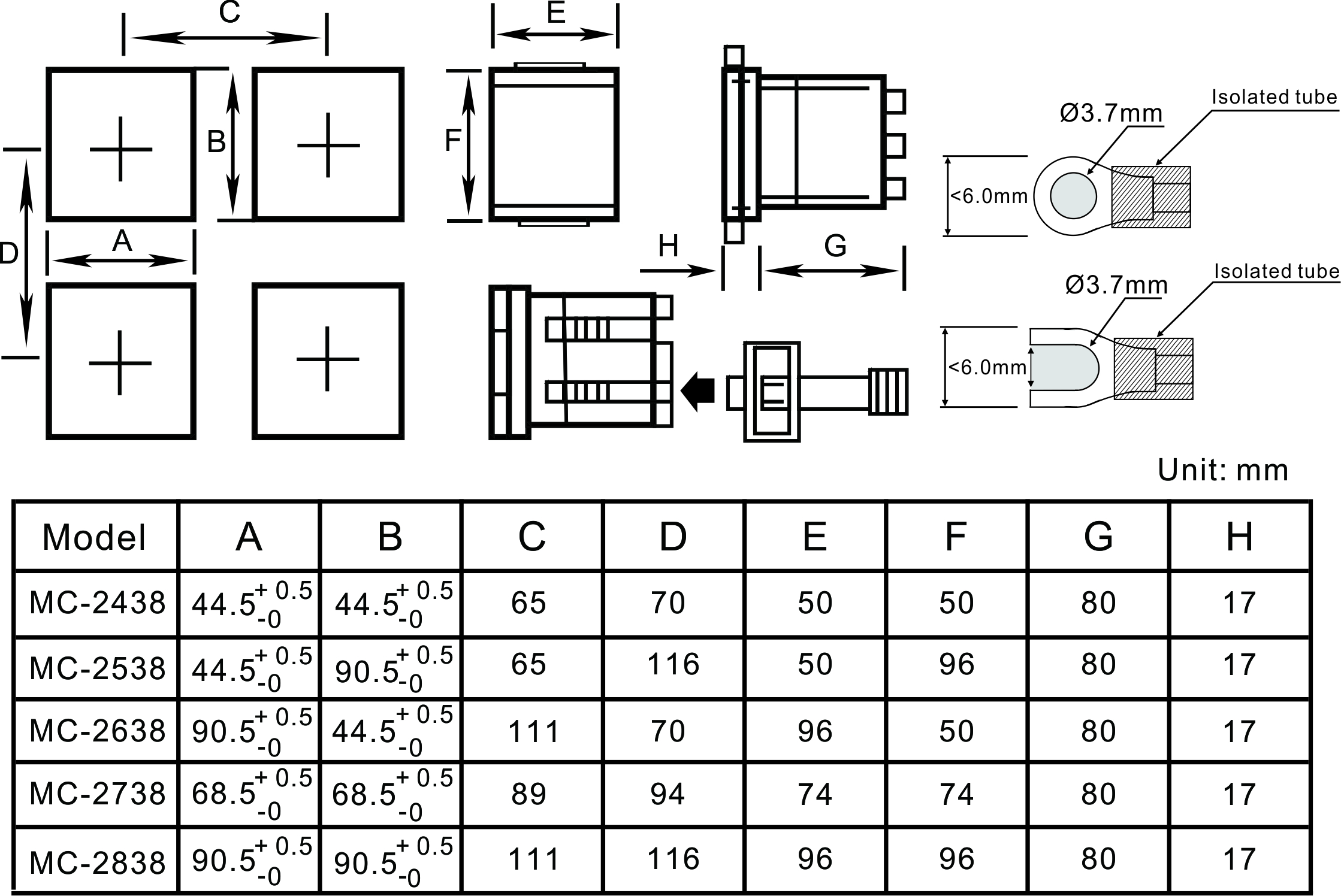

尺寸圖 |
|
 |
|

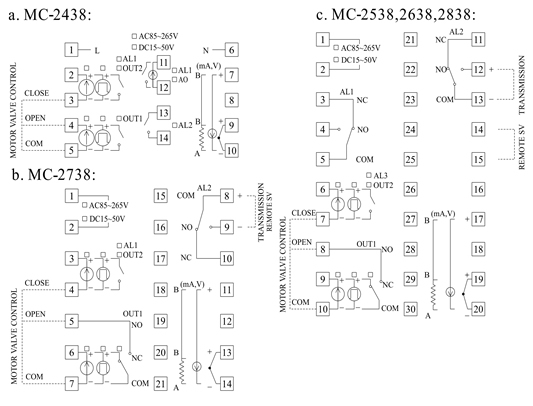

接線圖 |
|
 |
|
產品規格 |
|
Input Signal |
Type of Input |
TC (K, J, T, R, E, S, B, N) |
|
RTD (DIN PT100Ω, JIS PT100Ω) |
|
Linear (0~20mV,0~50mV,0~5V, 1~5V, 0~10V, 1~10V,2~10V, 0~20mA, 4~20mA) |
|
Sampling Time |
250ms |
|
Indication |
LED Displays |
Bright, and easy-to-read display module |
|
Control Mode |
Proportional Band (P) |
0.0~3000.0 |
|
Integral Time (I) |
0~7200 Sec |
|
Derivative Time (D) |
0~1800 Sec |
|
Cycle Time |
0~150 Sec |
|
Dead Band |
-200.0~200.0 |
|
Control Output |
Relay Contact Output |
SPST / SPDT 3A/240VAC |
|
Voltage Pulse Output |
ON: 24V DC, OFF: OV DC
(Maximum load current 20mA) |
|
Current Output |
0~20mA DC, 4~20mA DC
(Maximum load resistance 300Ω) |
|
Continuous Voltage Output |
0~5V DC, 1~5V DC, 0~10V DC, 2~10V DC
(Maximum load current 20mA) |
|
Position Motor Valve Output |
Open loop motor valve (3-wire)
Close loop motor valve (6-wire)
|
|
Alarm |
Alarm Output |
3 Channels (Optional) |
|
Communication |
Type of Communication |
RS232, RS-485 Modbus RTU protocol |
|
General Specifications |
Power Supply Voltage & Frequency |
85~265VAC, 50/60Hz |
|
Power Consumption |
<4VA |
|
Memory Backup |
Non-volatile memory (EEPROM) |
|
Ambient Temperature |
-10℃~50℃ |
|
Ambient Humidity |
20~90% RH (Non condensing) |
|
產品型號：MC-2x38系列
