MC-2938系列微電腦雙迴路程序控制器
 PDF
型錄下載
PDF
操作手冊下載
|
|
| 產品特色 |
|
→具備雙核運算能力，獨立雙迴路控制系統，應用於兩個獨立信號源輸入。
→每一迴路最多可提供三組警報，每組模式可由軟體規劃。
→各式熱電偶、白金電阻體與線性輸入信號可供選擇。
→DC24V 輔助電源( 傳送器、感測器驅動用電源) 。
→RS-485 通訊功能（ MODBUS RTU 格式）。
→設定值/ 實際值再傳送功能。
→應用於: 溫/ 濕度、直流電壓/ 電流、壓力、流量、照度、氣體濃度... 物理信號控制。
|
|

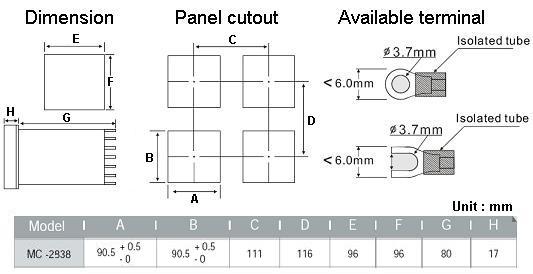

尺寸圖 |
|
 |
|

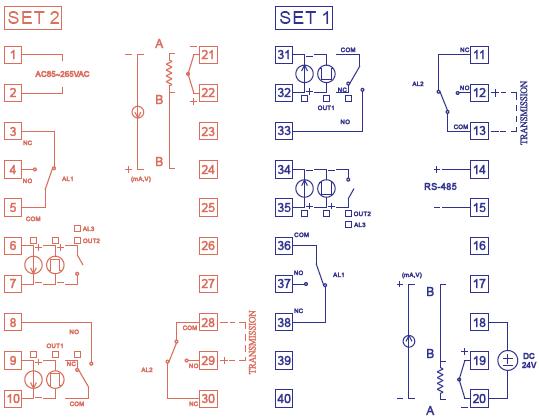

接線圖 |
|
 |
|
產品規格 |
|
Input Signal |
Type of Input |
TC (K, J, T, R, E, S, B, N) |
|
RTD (DIN PT100Ω, JIS PT100Ω) |
|
Linear (0~20mV,0~50mV,0~5V, 1~5V, 0~10V, 1~10V,2~10V, 0~20mA, 4~20mA) |
|
Sampling Time |
250ms |
|
Indication |
LED Displays |
Bright, and easy-to-read display module |
|
Control Mode |
Proportional Band (P) |
0.0~3000.0 |
|
Integral Time (I) |
0~7200 Sec |
|
Derivative Time (D) |
0~1800 Sec |
|
Cycle Time |
0~150 Sec |
|
Dead Band |
-200.0~200.0 |
|
Control Output |
Relay Contact Output |
SPST / SPDT 3A/240VAC |
|
Voltage Pulse Output |
ON: 24V DC, OFF: OV DC
(Maximum load current 20mA) |
|
Current Output |
0~20mA DC, 4~20mA DC
(Maximum load resistance 300Ω) |
|
Continuous Voltage Output |
0~5V DC, 1~5V DC, 0~10V DC, 2~10V DC
(Maximum load current 20mA) |
|
Position Motor Valve Output |
Open loop motor valve (3-wire)
Close loop motor valve (6-wire)
|
|
Alarm |
Alarm Output |
3 Channels (Optional) |
|
Communication |
Type of Communication |
RS232, RS-485 Modbus RTU protocol |
|
General Specifications |
Power Supply Voltage & Frequency |
85~265VAC, 50/60Hz |
|
Power Consumption |
<4VA |
|
Memory Backup |
Non-volatile memory (EEPROM) |
|
Ambient Temperature |
-10℃~50℃ |
|
Ambient Humidity |
20~90% RH (Non condensing) |
|
| |
|
|
|
|
|
