控制仪表\温度控制器 |
|
| 微电脑温度控制器 | | 产品型号:MC-2x38系列 | |
| |
|
| | Adobe Reader浏览器下载。
产品信息
|
![](../../upload/Image/logo_ce.JPG)

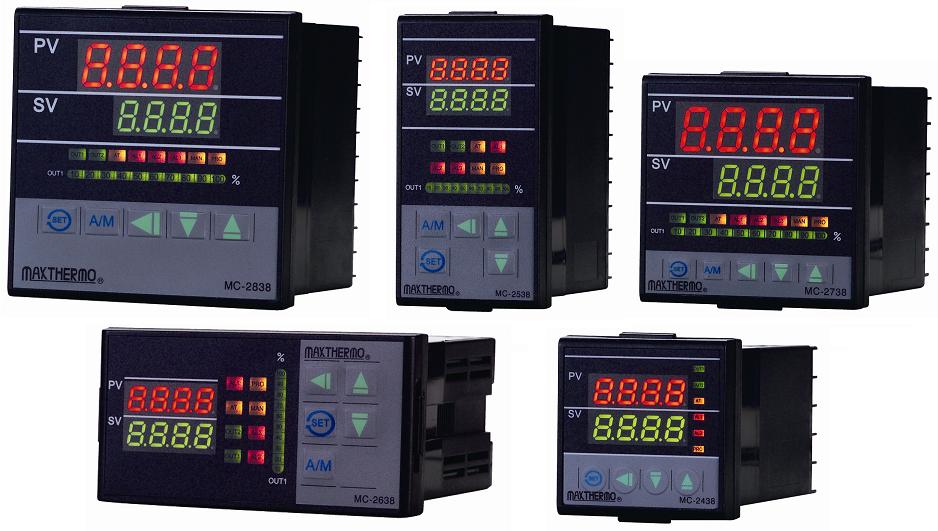

MC-2x38系列微电脑温度控制器
PDF 型录下载
PDF 操作手册下载
|
|
产品特色 |
→PID自整定。
→两组输出,可供加热冷却同时使用。
→各种热电式入力,电阻式及多种直流电压电流输入。
→继电器输出,SSR输出,电流输出(需更换模块)。
→三组报警,分别有18种功能与10种特殊模式供选择。
→非挥发内存。
→具有自行诊断功能,可显示出故障状况。
→具有Auto Zero及Auto Span之功能不因长时间使用而使精度劣化。
→工作电压AC85V~265V或DC15V~50V皆可订做。
→具有锁定功能。
→远程设定输入。
→模拟传输输出。
→软启动控制模式。
→可选择RS232或RS485通信方式供远程监控。
|

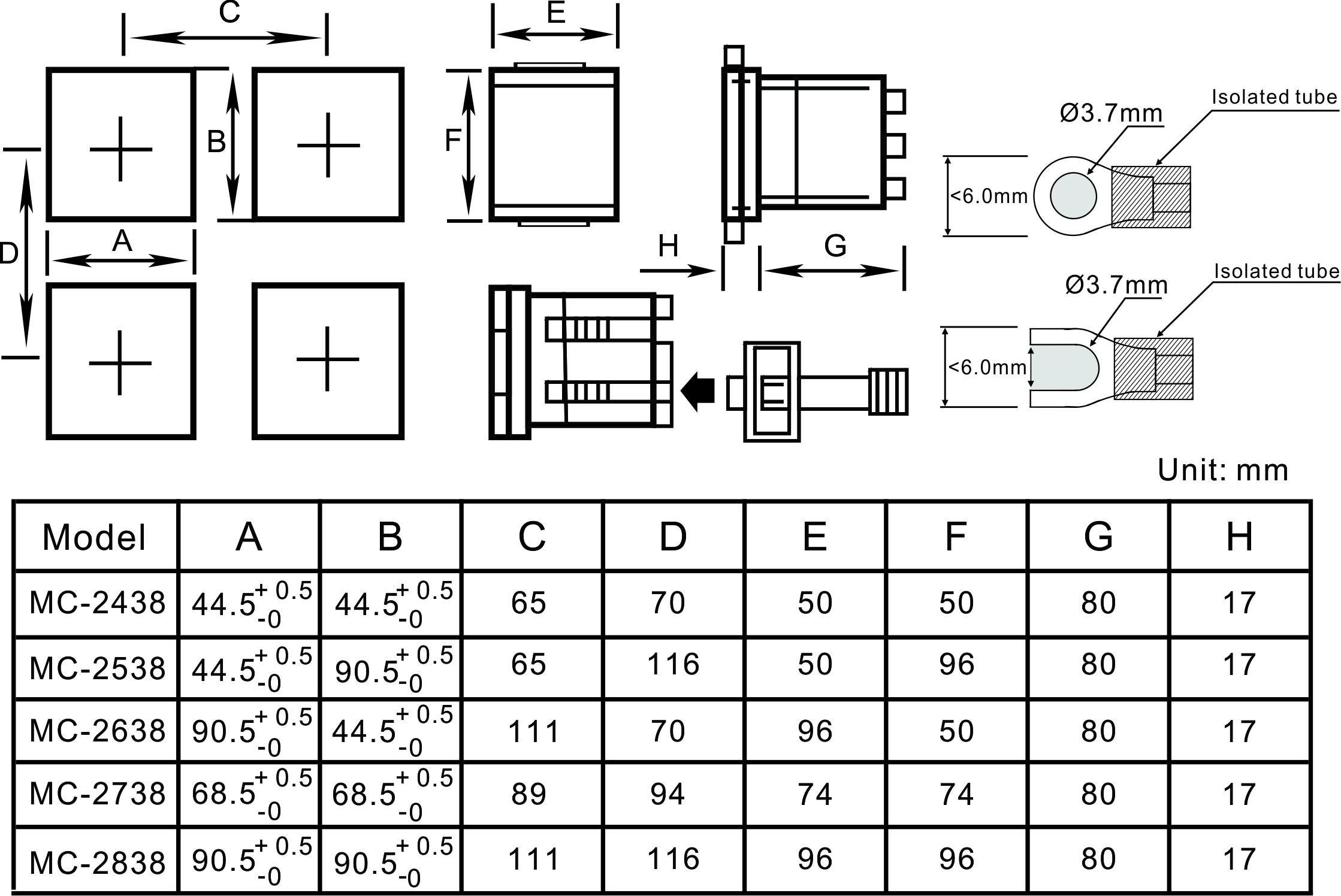

尺寸图 |
![](../../upload/Image/Control_Instruments/MC_2x38_Dimension_20160909.jpg) |

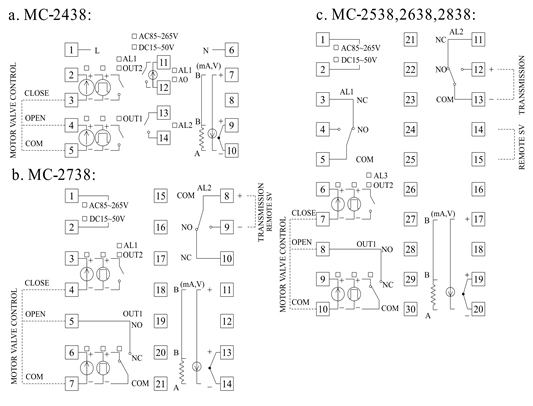

接线图 |
![](../../upload/Image/Control_Instruments/MC_2x38_Terminal_Connections_20160909.jpg) |
产品规格 |
Input Signal |
Type of Input |
TC (K, J, T, R, E, S, B, N) |
RTD (DIN PT100Ω, JIS PT100Ω) |
Linear (0~20mV,0~50mV,0~5V, 1~5V, 0~10V, 1~10V,2~10V, 0~20mA, 4~20mA) |
Sampling Time |
250ms |
Indication |
LED Displays |
Bright, and easy-to-read display module |
Control Mode |
Proportional Band (P) |
0.0~3000.0 |
Integral Time (I) |
0~7200 Sec |
Derivative Time (D) |
0~1800 Sec |
Cycle Time |
0~150 Sec |
Dead Band |
-200.0~200.0 |
Control Output |
Relay Contact Output |
SPST / SPDT 3A/240VAC |
Voltage Pulse Output |
ON: 24V DC, OFF: OV DC
(Maximum load current 20mA) |
Current Output |
0~20mA DC, 4~20mA DC
(Maximum load resistance 300Ω) |
Continuous Voltage Output |
0~5V DC, 1~5V DC, 0~10V DC, 2~10V DC
(Maximum load current 20mA) |
Position Motor Valve Output |
Open loop motor valve (3-wire)
Close loop motor valve (6-wire)
|
Alarm |
Alarm Output |
3 Channels (Optional) |
Communication |
Type of Communication |
RS232, RS-485 Modbus RTU protocol |
General Specifications |
Power Supply Voltage & Frequency |
85~265VAC, 50/60Hz |
Power Consumption |
<4VA |
Memory Backup |
Non-volatile memory (EEPROM) |
Ambient Temperature |
-10℃~50℃ |
Ambient Humidity |
20~90% RH (Non condensing) |
|
| |
|
|
|
|
|
