MC-2938系列微电脑双回路过程控制器
 PDF
型录下载
PDF
操作手册下载
|
|
| 产品特色 |
|
→具备双核运算能力，独立双回路控制系统，应用于两个独立信号源输入。
→每一回路最多可提供三组警报，每组模式可由软件规划。
→各式热电偶、白金电阻体与线性输入信号可供选择。
→DC24V 辅助电源( 传送器、传感器驱动用电源) 。
→RS-485 通讯功能（ MODBUS RTU 格式）。
→设定值/ 实际值再传送功能。
→应用于: 温/ 湿度、直流电压/ 电流、压力、流量、照度、气体浓度... 物理信号控制。
|
|

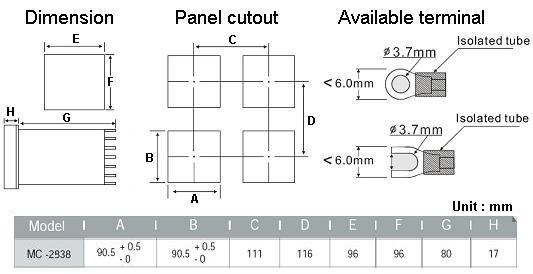

尺寸图 |
|
 |
|

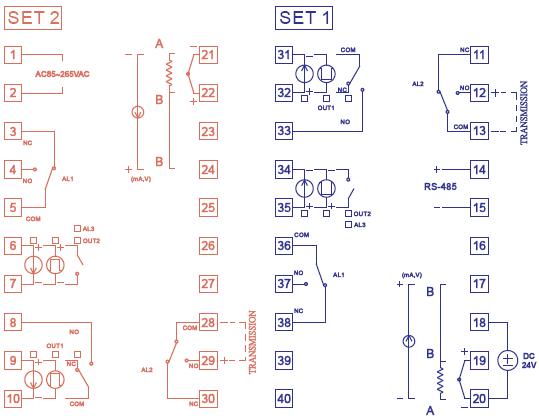

接线图an> |
|
 |
|
产品规格 |
|
Input Signal |
Type of Input |
TC (K, J, T, R, E, S, B, N) |
|
RTD (DIN PT100Ω, JIS PT100Ω) |
|
Linear (0~20mV,0~50mV,0~5V, 1~5V, 0~10V, 1~10V,2~10V, 0~20mA, 4~20mA) |
|
Sampling Time |
250ms |
|
Indication |
LED Displays |
Bright, and easy-to-read display module |
|
Control Mode |
Proportional Band (P) |
0.0~3000.0 |
|
Integral Time (I) |
0~7200 Sec |
|
Derivative Time (D) |
0~1800 Sec |
|
Cycle Time |
0~150 Sec |
|
Dead Band |
-200.0~200.0 |
|
Control Output |
Relay Contact Output |
SPST / SPDT 3A/240VAC |
|
Voltage Pulse Output |
ON: 24V DC, OFF: OV DC
(Maximum load current 20mA) |
|
Current Output |
0~20mA DC, 4~20mA DC
(Maximum load resistance 300Ω) |
|
Continuous Voltage Output |
0~5V DC, 1~5V DC, 0~10V DC, 2~10V DC
(Maximum load current 20mA) |
|
Position Motor Valve Output |
Open loop motor valve (3-wire)
Close loop motor valve (6-wire)
|
|
Alarm |
Alarm Output |
3 Channels (Optional) |
|
Communication |
Type of Communication |
RS232, RS-485 Modbus RTU protocol |
|
General Specifications |
Power Supply Voltage & Frequency |
85~265VAC, 50/60Hz |
|
Power Consumption |
<4VA |
|
Memory Backup |
Non-volatile memory (EEPROM) |
|
Ambient Temperature |
-10℃~50℃ |
|
Ambient Humidity |
20~90% RH (Non condensing) |
|
| |
|
|
|
|
|
